Xperia X Performance 基板の処置|台東区浅草からご来院

の診療記録

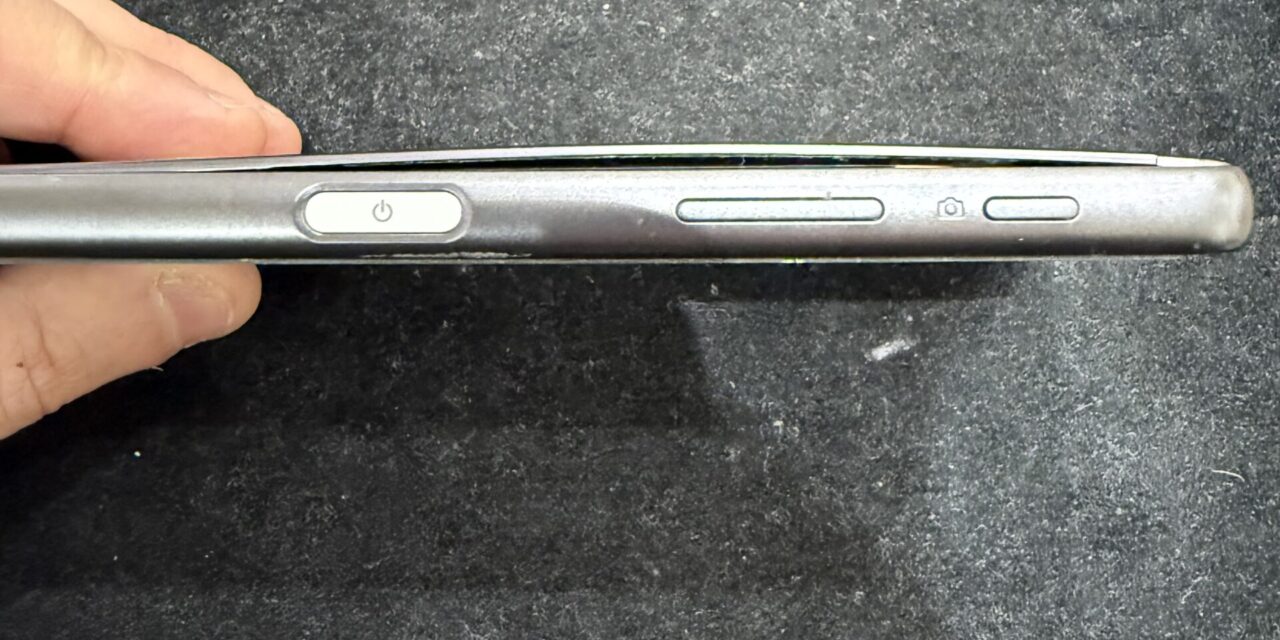

Xperia X Performanceの処置の写真(スマホスピタル オリナス錦糸町店)
処置の写真1 / 4
診療記録基板の処置
機種
Xperia X Performance
主訴
朝起きたら電源が入らなくなっていた。充電器を繋いでも無反応
処置
基板修理(電源IC周辺の半田再加熱・コンデンサ交換)
処置時間
3日間(基板診断+修理)
診療費
¥32,000〜(症状・難易度により変動/要診断見積もり)(税込)
使った部品
チップ部品(コンデンサ・電源IC周辺)
ご来院
台東区浅草(都営浅草線で押上乗換、半蔵門線で錦糸町まで15分)

TREATMENT来院時のようすと処置

来店時の状態

浅草のお客様から「Xperia X Performance、朝起きたら電源が入らない。充電器を挿しても何の反応もない」とご相談。発売から既に長い年月が経過した機種で、データバックアップも取っていない状態。ご家族の写真や思い出が中に残っているため、なんとか起動だけでもできないかとのご依頼でした。

診断・作業工程

電源無反応の原因は大きく分けて「バッテリー死亡」「電源ボタン故障」「基板の電源管理IC故障」の3パターン。当店では電圧チェック→消費電流測定→基板顕微鏡診断の順で切り分けます。

バッテリーは電圧3.7V出ており健康。電源ボタンも導通正常。最終的に基板を顕微鏡下で観察し、電源IC(PMIC)周辺のチップコンデンサ1点に焼損痕、隣接ランドの一部に半田クラックを発見しました。

リワークステーションで該当チップを除去・洗浄し、同等仕様の新品チップを実装。電源管理IC自体は無事だったため、IC交換までは行わず、最小限の修理で対応しました。修理は基板修理ラボの技術者と連携、難易度の高いマイクロソルダリング作業を確実に実施しています。

修理完了

作業期間は3日間、料金は32,000円(税込・症状により変動/要診断見積もり)。電源復旧後、お客様データは完全保持。データ救出後すぐにバックアップを推奨し、ご納品しました。Xperia X Performanceのような10年近い古い機種でも基板レベルで対応可能です。他店で「修理不可」と断られた機種でも、まずはご相談ください。

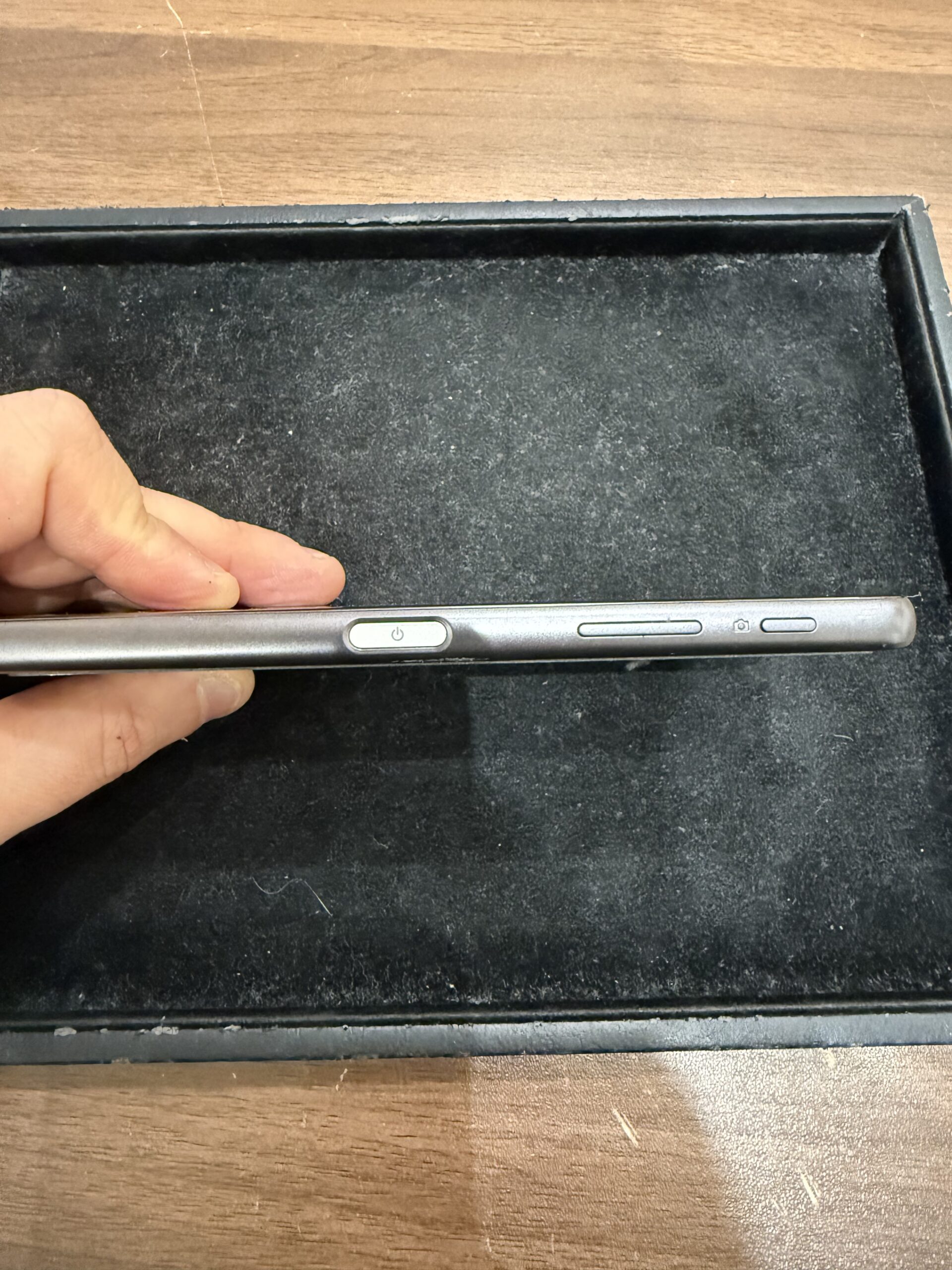

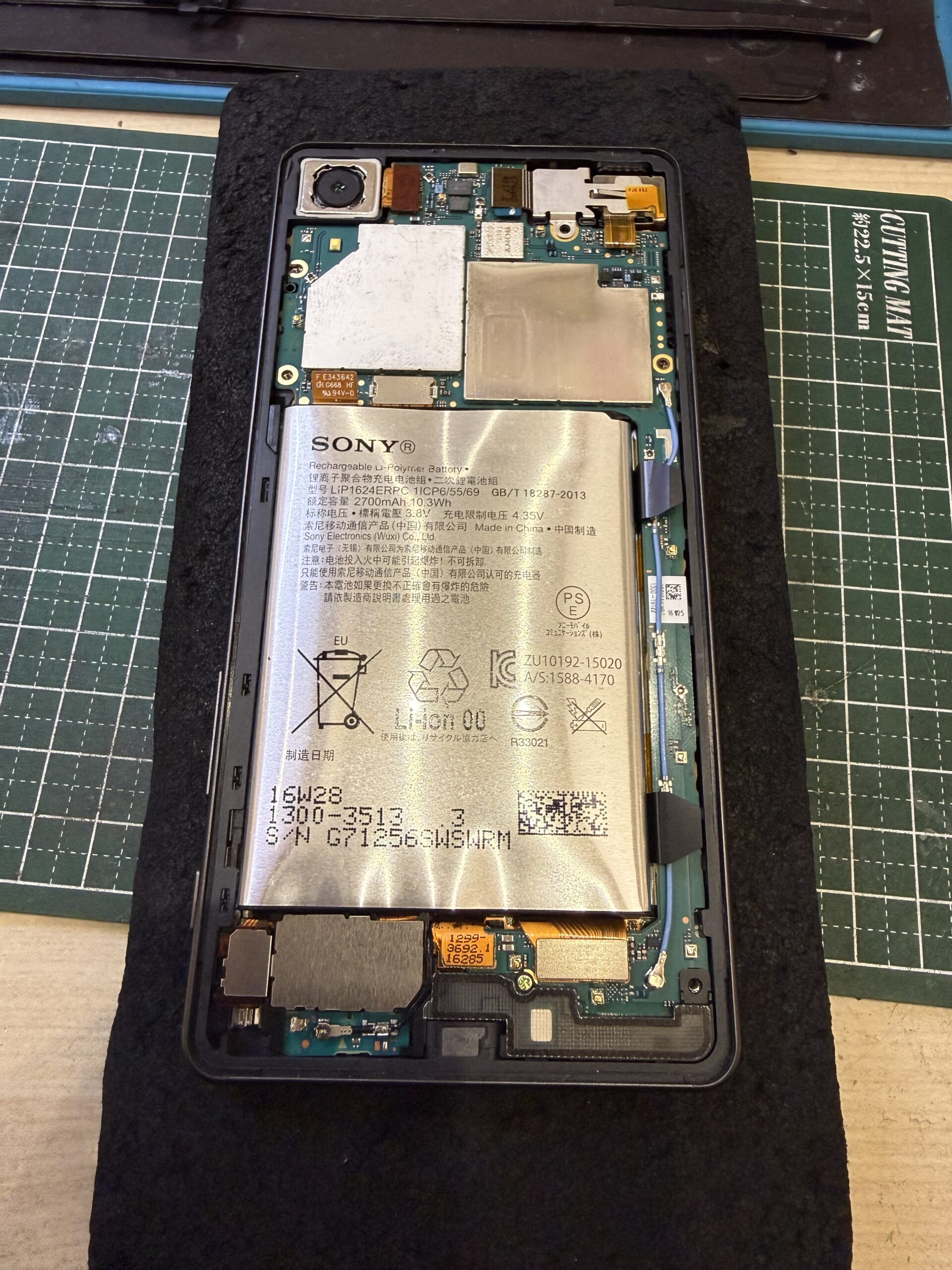

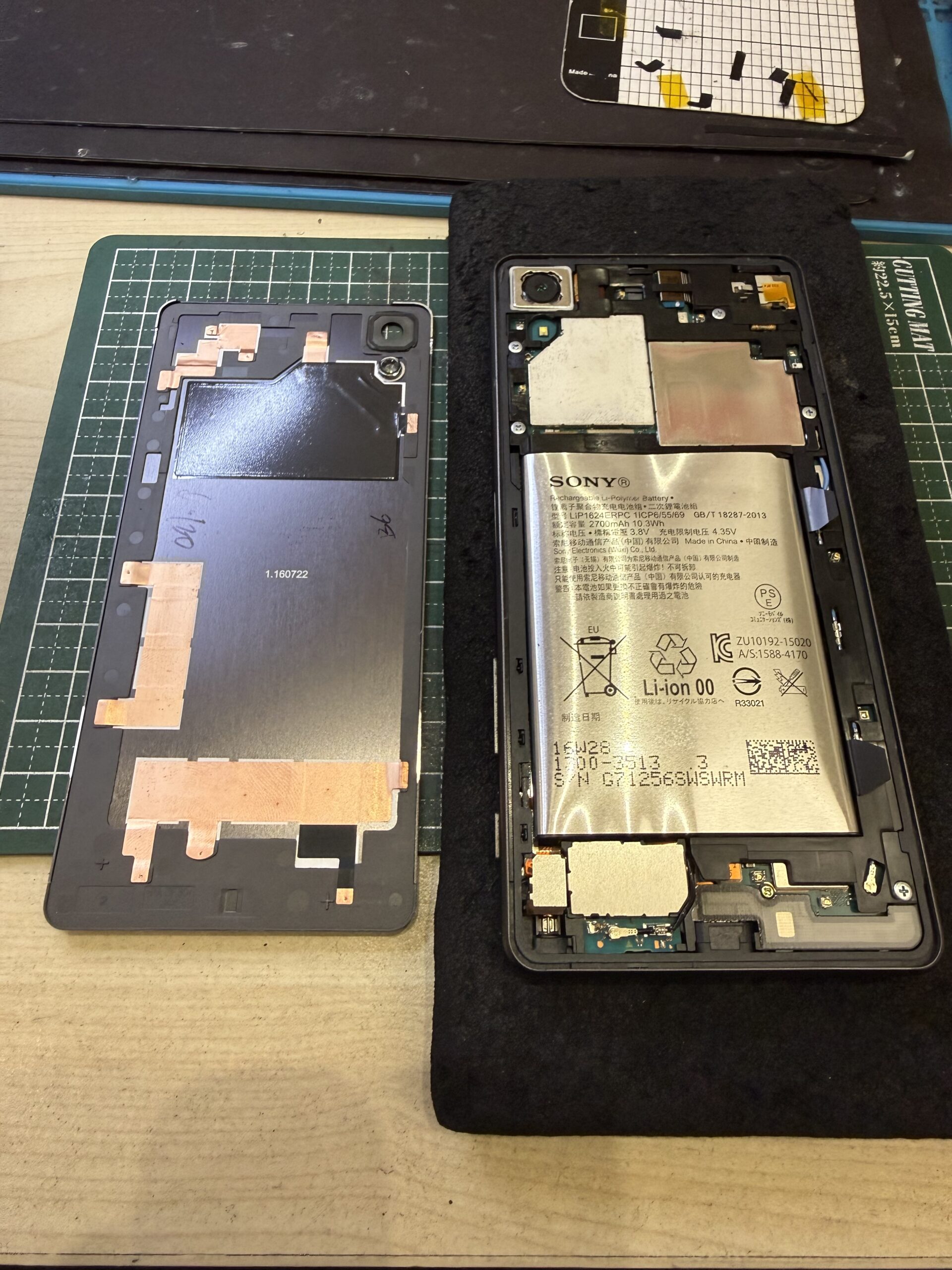

修理写真
